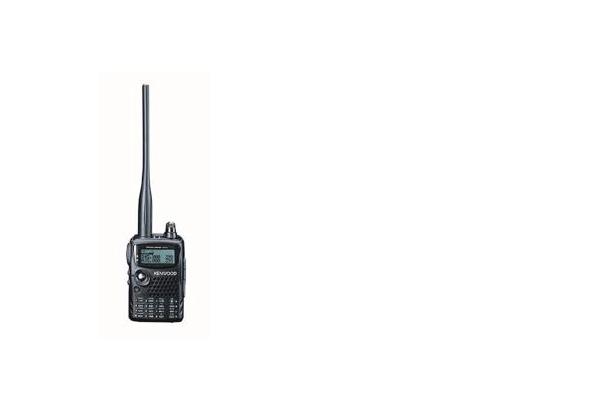

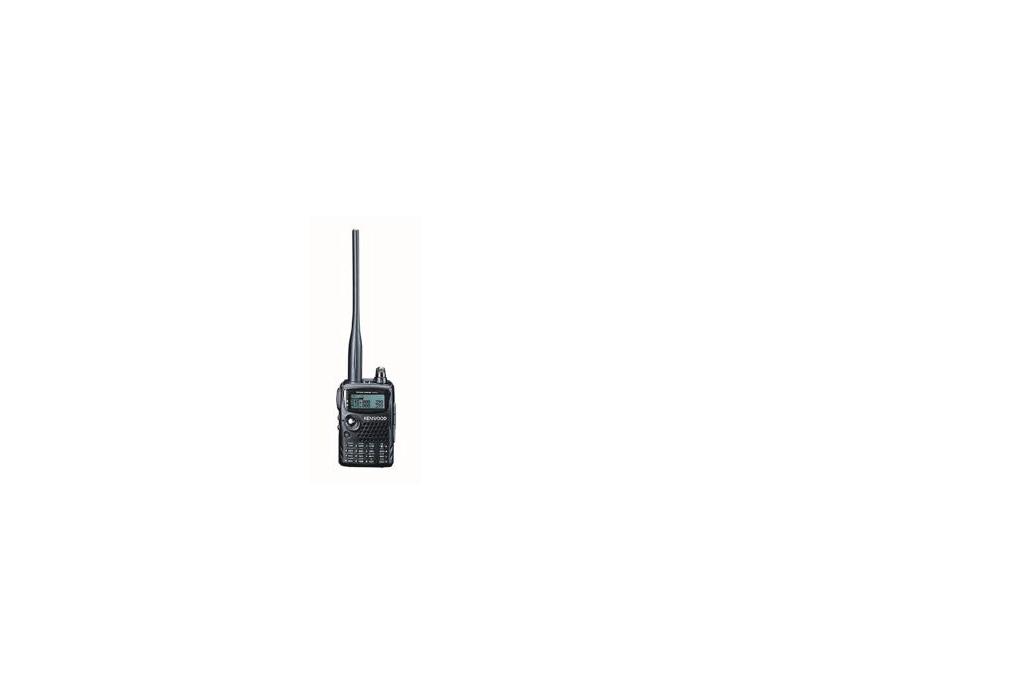

TH-F7E
  • TH-F7E

Images additionnelles

TH-F7E

Portatif FM Double Bande VHF/UHF


Points forts

Frequency Coverage: 144-146 and 430-440 MHz TX, 0.1 - 1300 MHz RX
434 Memory Channels, with 8-digit alpha-tagging
5 Watt RF Output from Standard Li-Ion Battery
FM/FM-Wide/FM-Narrow/AM + SSB/CW Receive to 470 MHz
Multi-Scroll Joystick + Keypad
Internal Ferrite Rod Antenna for Broadcast Reception
Resistant to rain, vibration and shock - MIL-STD 810 C/D/E

Accessoires fournis

AntenneOui
BatterieOui, PB-42L Li-Ion
Clip ceintureOui
ChargeurOui
Mode d'emploiOui, English & Spanish
Line FilterOui
Wrist StrapOui

Caractéristiques générales radio amateur

Impulsion sonore 1 750 HzOui
2 mémoires de canaux d'appelOui
Ecran LCD alphanumériqueOui
Connexion de l'antenneSMA
AtténuateurOui
Mise hors tension automatiqueOui
Décalage répéteur automatique (VHF)Oui
Test simplex automatiqueOui
Band-scope Display"Visual Scan" function covers +/- 5 frequency channels or +/- 5 memory channels
Blocage de l'émission sur le canal occupéOui
Mode d'affichage des canauxOui
Codeur/décodeur CTCSSOui, 42 EIA Tones plus Tone Scan function
Connexion de données pour TNC externeOui
DCS Encoder/DecoderOui, 104 Tones plus Tone Scan function
Entrée de fréquence directeOui
Codeur DTMFOui
Mémoire DTMFOui
Ferrite Bar Antenna - Built-inOui
Haut-parleur frontal haute qualitéOui
Touches en façade éclairéesOui
VOX (commande vocale) intégréOui
Activation/désactivation du bip des touchesOui
Verrouillage des touchesOui
Blocage de l'émission sur le canal mémoireOui
Canaux mémoires avec affichage alphanumérique400 Memory Channels
Affichage du nom des mémoiresOui
Système de menu pour configuration individuelleOui
Fonctions de balayage multiplesOui
Touche de défilement multidirectionnelleOui
Mémoires programmables par PCOui
Message de mise sous tensionOui
Test répéteur inverseOui
Configuration sélective du silencieux (squelch)Oui
RX avec réception simultanée de 2 fréquencesOui
Temporisation d'arrêt (anti-bavard)Oui
Oscilloscope de bandes visuel (pour balayage visuel)Oui, 11 channels
Sélection de la déviation large/étroiteOui

Spécifications radio amateur portatifs

Puissance de sortie RF (environ) - Elevée5 W
Puissance de sortie RF (environ) - Basse0,5 W
Puissance de sortie RF (environ) - Extrêment basse0,05 W
Plage de fréquence - RX - VHF144 - 146 MHz
Plage de fréquence - RX - UHF430 - 440 MHz
Plage de fréquence - Sous-bande BEmission : 100 KHz à 1 300 MHz
Couverture SSB/CW bande B du récepteur100 KHz à 470 MHz
Plage de fréquence - TX - VHF144 - 146 MHz
Plage de fréquence - TX - UHF430 - 440 MHz
Service d'entrée 13,8 VCCOui
Impédance d'antenne - 50 ohmsOui
Puissance audioMore than 300 mW (10% distortion)
Consommation électriqueDe 2,0 ampères à 35 milliampères selon le mode d'émission/de réception et le niveau de la puissance de sortie
Impédance du microphone2 kOhm
Mode - Bande principale et sous-bandeBande A - F3E (FM), F1D (FSK), F2D
Bande B - F2D, F3E (FM), A1A (CW), A3A (AM), J3E (SSB).
Plage de température de fonctionnement-10 °C to +50 °C with standard battery
Alimentation requise (nominale) - BatterieDC 5,5 to 7,5 V
Alimentation requise (nominale) - ExterneDC 12 to 16 V
Circuits du récepteur - Double conversion superhétérodyneOui
Circuits du récepteur (W-FM) - Conversion simpleOui
Fréquence intermédiaire du récepteur - Bande A - 1ère FI59,85 MHz
Fréquence intermédiaire du récepteur - Bande A - 2ème FI450 KHz
Fréquence intermédiaire du récepteur - Bande B - 1ère FI57,60 MHz
Fréquence intermédiaire du récepteur - Bande B - 2ème FI450 KHz
Sélectivité du récepteur (-40 dB)Less than 28 kHz
Sélectivité du récepteur (-6 dB)More than 12 kHz
Sensibilité du récepteurLess than 0,18 µV for 12 dB SINAD
Sensibilité du récepteur - Bande BDe 7,08 à 0,22 microvolts selon la fréquence et le mode (7,08 = AM, bande de diffusion entre 0,3 et 0,520 MHz)
Sensibilité du squelch du récepteurLess than 0,13 µV
Stabilité en fréquence de l'émetteur+/- 8 ppm (-20 à +60 °C)
Déviation de fréquence maximale de l'émetteur - FMless than ± 5 kHz
Déviation de fréquence maximale de l'émetteur - N-FM± 2,5 kHz
Distorsion de modulation de l'émetteurLess than 3% (300 Hz to 3 kHz)
Mode de modulation de l'émetteur - Réactance variableOui
Rayonnement parasite de l'émetteurElevé/Bas/Extrêmement bas = inférieur à -60/-50/-40 dB
DimensionsLxHxP = 58 x 87 x 30 mm avec une batterie standard, saillies non incluses
Poids250 gr (with standard battery, antenna and belt clip)

Normes applicables
